Oto najszybszy sposób określenia specyfikacjiAdresowalna, przestrajalna biała taśma LED CCTbez konieczności gięcia w arkuszach danych. Zacznij od dopasowaniaprotokół sterujący (DMX lub SPI)do istniejącego systemu, a następnie wybierz napięcie 12 V lub 24 V w zależności od długości przebiegu i sposobu zasilania. Następnie wybierz długość piksela/segmentu dla wymaganej „rozdzielczości” podziału na strefy i zakończ solidnym planem zasilania i okablowania, aby zapobiec powstawaniu gorących punktów, przesunięciu-końca CCT i migotaniu.
Poniżej znajduje się praktyczny opis tego, czym jest ta taśma LED, jak jest podzielona na kategorie i jak wybrać odpowiednią opcję dla swojego projektu.
Co to jest adresowalna, przestrajalna biała taśma LED CCT
Adresowalna biała taśma LED CCTto przestrajalny biały pasek, który łączy w sobie dwa lub trzy ciepłe, neutralne i zimne mieszanie bieli (sterowanie CCT) z kontrolą pikseli. Dzięki układom scalonym pikseli i linii danych każdy segment może niezależnie regulować jasność i temperaturę barwową. Włącz podział na strefy, gradienty i dynamiczne efekty bieli w jednym przebiegu.
Zwykła biała taśma LED CCT vs adresowalna biała taśma LED CCT

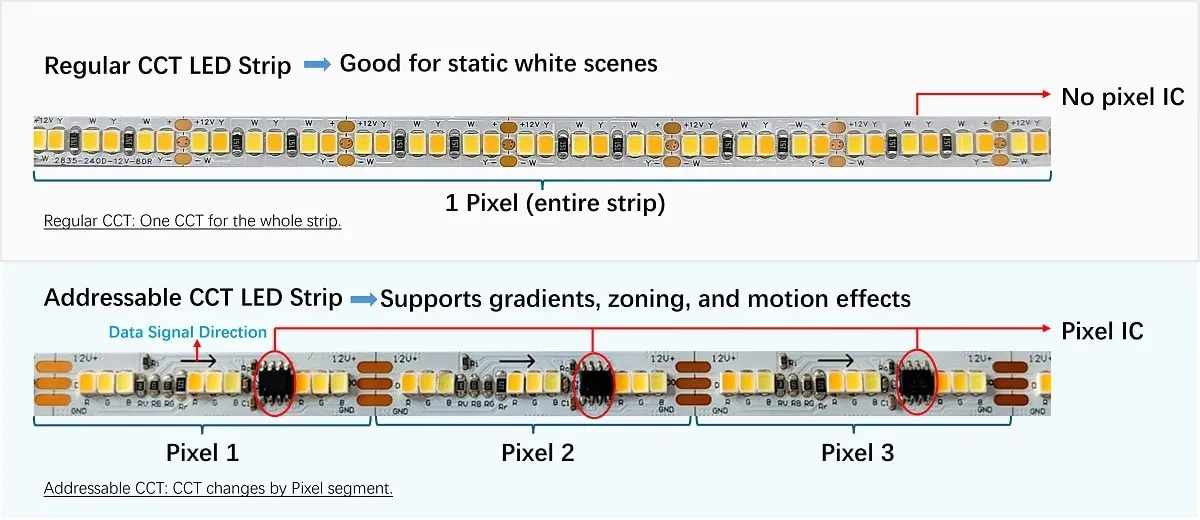

Thegórny pasekjestzwykła biała taśma LED CCT: mabrak układu scalonego pikseli, więccały bieg zachowuje się jak jedna strefa kontrolna ("1 piksel=cały pasek"). Temperaturę barwową można dostosować, mieszając ciepłą i chłodną biel, ale każda dioda LED na pasku zmienia się razem. Najlepiej sprawdza się w przypadku statycznych białych scen.
Thedolny pasekjestAdresowalna biała taśma LED CCT. Zwróć uwagę na kierunek sygnału danych i układy scalone pikseli podświetlone na płytce drukowanej. Te układy scalone dzielą pasek naindywidualnie sterowane segmenty(Pixel 1, Pixel 2, Pixel 3…), więc jasność i CCT mogą zmieniać się w zależności od segmentu, a nie tylko globalnie. To właśnie umożliwia podział na strefy,gładkie gradienty CCT i efekty ruchuw jednym biegu. Jest to przydatne w przypadku liniowych zatoczek, korytarzy i zarysów architektonicznych, gdzie liczy się kontrolowana, spójna biała scena.

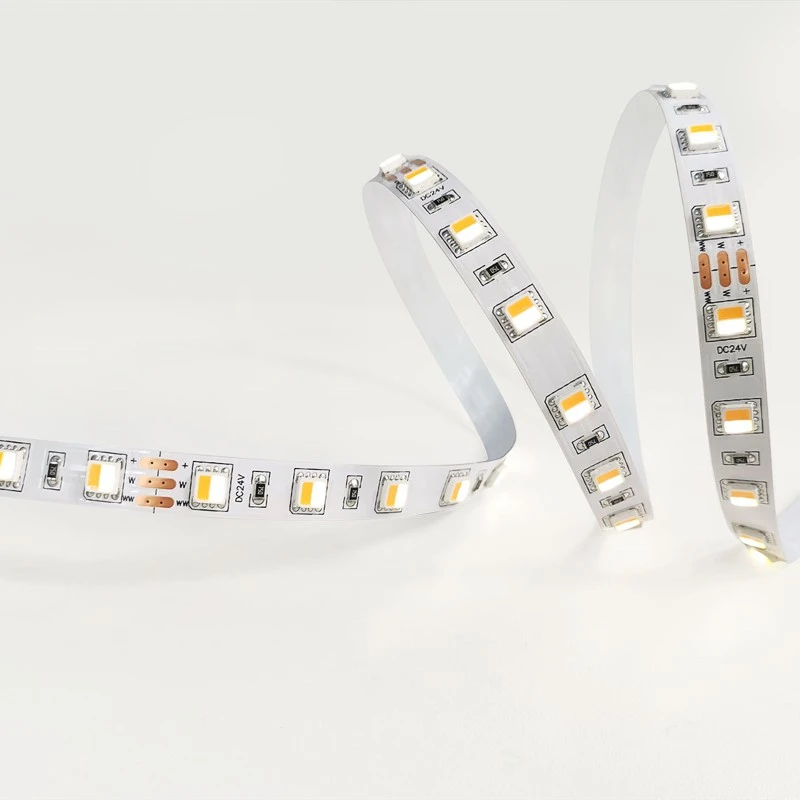

Zwykła taśma LED CCT Adresowalna taśma LED CCT
Zwykły CCT biały vs adresowalny CCT biały
Oto dwie architektury białych pasków CCT, które na pierwszy rzut oka wyglądają podobnie. Ale w rzeczywistych projektach zachowują się zupełnie inaczej. Poniższa tabela porównawcza przedstawia najważniejsze różnice.
|
Kluczowy punkt |
Zwykła biała taśma LED CCT |
Adresowalna biała taśma LED CCT |
|
Układ scalony pikseli |
Brak układu scalonego pikseli |
Pixel IC w każdym segmencie |
|
Jednostka sterująca |
1 strefa (cały pas |
Piksele/segmenty (piksel 1, piksel 2, piksel 3…) |
|
Wymagania dotyczące sygnału |
Tylko moc |
Zasilanie + dane (kierunek sygnału danych) |
|
Co możesz zrobić |
Jednolite CCT + przyciemnianie (statyczne białe sceny) |
Podział na strefy + gradienty CCT + efekty ruchu |
Zwykła taśma LED CCT Adresowalna taśma LED CCT

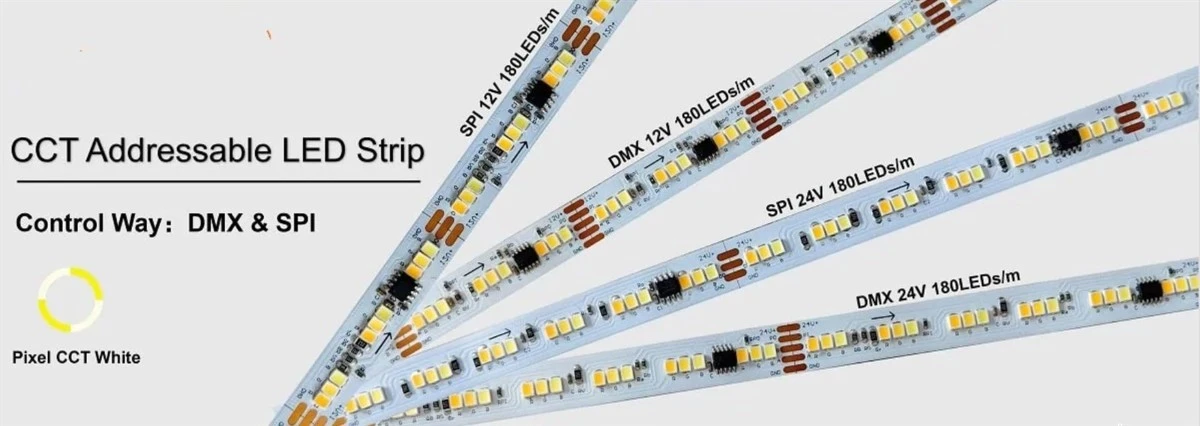

Przestrajalna taśma LED z białym pikselem firmyOświetlenie Eonjoy
Protokół → Napięcie → Długość piksela/segmentu → Gęstość/optyka
| Protokół – DMX vs SPI | |
|---|---|
| DMX | najlepsze dla sieci oświetleniowych (DMX/Art-Net/sACN), długie serie, scentralizowane sterowanie. |
| SPI | najlepsze dla kontrolerów pikseli i lepszych efektów; Integralność danych ma większe znaczenie. |
| Reguła | Dopasuj protokół do systemu sterowania, który już posiadasz. |
| Napięcie - 12 V vs 24 V | |
|---|---|
| 12V | opcje krótszego segmentu; wyższy prąd → większa-czułość wtrysku. |
| 24V | bardziej przyjazny-długości biegu; łatwiej utrzymać stabilność CCT na długich linkach. |
| Reguła | W przypadku dłuższych przebiegów liniowych, 24 V jest zwykle bezpieczniejszym wyborem. |
| Długość piksela/segmentu – krótka czy długa | |
|---|---|
| Krótki | wyższa rozdzielczość podziału na strefy (gładsze gradienty CCT, ściślejsza kontrola). |
| Długi | prostsze adresowanie i okablowanie (mniejsza liczba pikseli/kanału). |
| Reguła | Wybierz w oparciu o „rozdzielczość CCT”, jakiej potrzebuje Twoja scena. |
| Gęstość i optyka — 180 diod LED/m + odległość dyfuzora | |
|---|---|
| Większa gęstość | redukuje kropki i poprawia jednolitość linii. |
| Rozstaw dyfuzorów | zbyt blisko=hotspotów; za daleko=niższa wydajność. |
| Reguła | Jednolita gęstość bieli=+ prawidłowa geometria kanału/dyfuzora. |
Jak wybrać DMX lub SPI
Wybierz DMX, jeśli…
＊Twoja witryna już działaDMX / Art-Net / sACNkontrola.
＊Potrzebujeszdługie i solidne okablowanie magistrali, scentralizowane adresowanie i zespół instalacyjny zaznajomiony z przepływami pracy DMX.
＊Projekt jest zintegrowany zoświetlenie architektoniczne lub scenicznesieć (konsola/oprogramowanie-), a nie konfiguracja pikselowego odtwarzacza multimedialnego.
Wybierz SPI, jeśli…
＊Korzystasz zkontroler pikseli/serwer multimedióworaz ekosystem-kontroli stylu pikseli.
＊Potrzebujeszlepsza rozdzielczość segmentui gładszadynamiczny CCTefekty (więcej kontroli „pikselowej-”).
＊Możesz zastosować się do zasad-okablowania pasków pikselowych, gdzieintegralność danych(długość kabla, prowadzenie i szum) jest starannie zarządzana.
Wybierz 12 V lub 24 V
＊Najpierw 24 V w przypadku długich przebiegów:niższy prąd przy tej samej mocy, łatwiejsze-zarządzanie spadkami napięcia i zazwyczaj bardziej stabilna wartość CCT/jasność w zależności od odległości.
＊12 V, gdy potrzebna jest dokładniejsza segmentacja:krótsze opcje cięcia/segmentu w celu uzyskania wyższej „rozdzielczości podziału na strefy”, ale są one bardziej wrażliwe-na wtryskiwanie i wymagają dokładniejszego planowania zasilania.
Potwierdź długość serii i planowanie mocy
＊Zdecyduj sięzasilanie z jednego-końca, podwójne-zasilanie lub wtrysk wielopunktowy-w oparciu o całkowitą długość cyklu i docelową jasność/moc.
＊Cel jest prosty: utrzymać stałe napięcie wzdłuż paskazapobiegają-przyciemnianiu końca ogona i przesunięciu CCT(balans ciepła/chłodu dryfuje na końcu).
Wybierz Długość piksela
＊Potrzebowaćdokładniejsze podział na strefy lub gładsze dynamiczne gradienty CCT→ wybierz krótszą długość piksela/segmentu (wyższa rozdzielczość sterowania).
＊Potrzebowaćprostsze okablowanie, mniej adresów/kanałów,i łatwiejsze uruchomienie → wybierz dłuższą długość segmentu (mniejsze obciążenie sterujące).
Wybierz Gęstość LED
＊Aby uzyskać czystą linię-bez kropek: użyj większej gęstości diod LED i odpowiedniej odległości dyfuzora (para kanał + soczewka/osłona ma takie samo znaczenie jak diody LED/m).
＊Aby zapewnić niezawodność działania, należy określić odpowiedni przekrój przewodu, złącza, radiator z aluminiowego kanału i bezpieczny montaż, aby uniknąć naprężeń cieplnych, spadków napięcia i przerywanych połączeń.
Zastosowanie adresowalnej, przestrajalnej białej taśmy LED CCT
Adresowalne, przestrajalne białe paski CCT są najbardziej przydatne wszędzie tam, gdzie potrzebne jest czyste, ciągłe białe światło, ale jednocześnie wymagana jest kontrola na poziomie strefy zamiast „jednego CCT na cały cykl”.
Typowe projekty obejmują zatoczki korytarzy hotelowych zapewniających spójne, długie kolejki z przełączaniem scen według obszaru, lobby i liniowych odsłonięć, w których podział na strefy CCT pozwala uniknąć pojedynczego wyglądu „wszystko-albo-nic”, a także strefy obsługi handlu detalicznego, w których przejścia ciepłe/chłodne kierują uwagę i poruszają się. Są one również powszechne w muzeach i galeriach do dostrajania CCT i przyciemniania w zależności od wystawy, na planszach filmowych/telewizyjnych w celu szybkiego dopasowania CCT do balansu bieli aparatu oraz w przypadku konturów architektonicznych, gdzie jakość i jednolitość linii ograniczają konieczność przeróbek i minimalizują dodatkowe-punkty wtrysku mocy.
Rozwiązanie z białą taśmą LED z możliwością regulacji pikseli
Większość problemów w terenie sprowadza się do optyki, integralności zasilania, konfiguracji danych/sterowania i mechaniki instalacji.-Oto krótka tabela, którą możesz wykorzystać jako listę kontrolną rozwiązywania problemów.
|
Punkt bólowy |
Typowa przyczyna |
Praktyczna poprawka |
|
Hotspoty / „wygląd kropkowany” |
•Niska gęstość diod LED • zła odległość dyfuzorów • niedopasowanie kanału/okładki |
•Większa gęstość • prawidłowy odstęp dyfuzorów • kanał dopasowania + osłona optyczna |
|
Przerzutka CCT na ogonie |
Spadek napięcia zmienia stosunek mieszanki ciepła/zimna (biały pokazuje problemy jako pierwszy) |
• Preferuj 24 V • zaplanować punkty wtrysku • większy przekrój drutu • pasze stopione |
|
Migotanie/skakanie podczas ściemniania |
•Niewystarczający zapas mocy zasilacza • Niedopasowanie PWM/odświeżania • problemy z łańcuchem kontrolnym |
•Marża PSU • rozdzielone zasilanie • użyj kompatybilnego kontrolera + ustawień |
|
Skomplikowane uruchomienie |
•Kanały/adresy DMX są niejasne • Niespójna liczba pikseli/segmentów SPI |
• Arkusz mapowania fabryki • oznakowanie kabli • przykład planu kanałów/adresów |
|
Niezawodność w terenie / przeróbki |
•Problemy ze stykami złącza • ESD • stres cieplny • obciążenie mechaniczne |
•Niezawodne złącza • spalanie-/starzenie się • odciążenie • zainstaluj standardy |
Wniosek
Aby określićAdresowalny, przestrajalny biały Taśma LED CCT, zacznij od protokołu sterującego (DMX vs SPI), a następnie wybierz 12 V lub 24 V w zależności od długości przebiegu i dostarczanej mocy. Następnie zablokuj długość piksela/segmentu dla wymaganej rozdzielczości sterowania i zakończ solidnym planem zasilania i okablowania, aby uzyskać stabilną wartość CCT i jednolitą biel.
